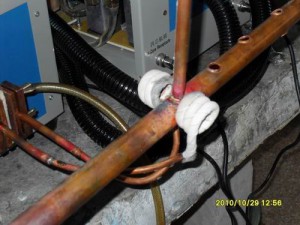

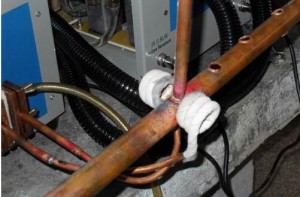

高频炉钎焊感应线圈

高频感应加热设备焊接工件
使用高频感应加热设备进行焊接主要包括高温回火和正火加高温回火两种，如果是气焊焊口采用正火加高温回火处理，因为其需要细化晶粒。大型普通低碳钢容器的组装焊接一般采用高温回火就可以了，能够消除残余应力和去氢。

高频感应加热设备焊接金属后通常效果有：

第一：可以很好的提高焊接部位耐腐蚀的能力；

第二：减少焊接后期裂纹出现的概率；

第三：松弛了焊接的残余应力；

第四：保持工件的形状不发生改变，尺寸不发生变化；

第五：经过高频感应加热设备处理的工件的焊接抗断裂性能提高，疲劳强度提高以及焊接 部位的塑性提高；

以上是河南超锋电气高频炉整理的焊接要点，希望能帮助初学者了解使用高频感应加热设备焊接金属的特征。

使用高频感应加热设备进行焊接主要包括高温回火和正火加高温回火两种，如果是气焊焊口采用正火加高温回火处理，因为其需要细化晶粒。大型普通低碳钢容器的组装焊接一般采用高温回火就可以了，能够消除残余应力和去氢。

高频炉焊接金属后通常效果有：

第一：可以很好的提高焊接部位耐腐蚀的能力；

第二：减少焊接后期裂纹出现的概率；

第三：松弛了焊接的残余应力；

第四：保持工件的形状不发生改变，尺寸不发生变化；

第五：经过高频炉焊接处理的工件的焊接抗断裂性能提高，疲劳强度提高以及焊接 部位的塑性提高；

1、感应器的大小与位置：前端至挤压辊中心线1～1.5倍管径；内径为1.2～1.5倍管外径。在满足工艺的情况下，感应圈尽可能小，靠近挤压辊。

2、磁棒的大小与位置：磁棒（阻抗器）前端和挤压辊中心线对齐，截面积>70%管内径，最小长度大于挤压辊直径加感应器长度，在满足工艺的情况下，磁棒尽可能大或用空芯磁棒。

3、V型开口角：炭钢3°～4°，

     不锈钢和有色金属5°～8°。

4、挤压辊的大小会影响到感应圈的安装位置，满足钢管挤压强度即可，不能太大。

高频焊机的焊接方式主要分为钎焊、熔焊和碰焊三种，而焊条焊材的适用性也比较多，如：黄铜焊条、紫铜焊条、磷铜焊条、不锈钢焊条、铝焊条、铜铝焊条、银焊条、银焊片及锡条、锡丝等。

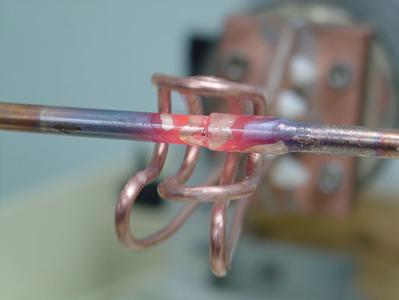

高频炉钎焊

而高频钎焊的用途最广且简单。它是一种需要外加专用钎焊料和助焊剂的焊接方法。有铜焊、银焊、锡焊、铝焊应用范围广泛；

高频感应加热原理的特征：

① 可快速加热。
  (与其它方法相比，以秒为单位即可加热到所要求的目标温度。)

② 可局部加热。

③ 省能源。
  (处理时间以外，仅待机电力就可以，很合理)省电。

④ 可在相对稳定的温度下自动运转。
  (即使无熟练技能，也可安定生产加工。)

⑤ 绿色环保。
  (不产生有害物质。)

⑥ 被加热物质，有诸条件要求，但只要是金属就可以加热。

  * 所谓的诸条件，主要是加热频率数，高频输出。

* 通常大的被加热物体使用低频率，小的物体使用高频率。

* 根据被加热物体的质量/处理时间，温度，来决定高频的输出。

高频钎焊机利用电磁感应原理，以非接触方式，将工件和钎料隔空加热到钎料熔化的温度进行钎焊。

熔焊，是一种无需外加焊料、焊剂的焊接方式。一般主要用于有缝钢管、有缝铁管等的缝隙焊接。焊接时，需要将缝隙处的二个边缘快速熔化、熔合，再快速冷却、成形。

高频炉碰焊技术

碰焊，也称对焊，在强磁场或低压大电流的作用下，使金属材料的对接点瞬间高温熔合。

中频炉透热锻打

一 ，高温加热锻造
高 温加热锻造       它主要用途是加热金属实现软化强度的特性（根据材质不同加热温度也不同），通过冲床、锻床等一些其他形式把工件锻压成其他形状。例如：表壳、表胚、拉手丶圆钢、模具附件、厨房餐具用品、工艺品、标准件、紧固件、机械零件加工、铜锁、铆钉、钢钎、钎具的热挤压等等。 用中频炉热锻技术的原因是，该设备，具有高效的加热，可以让金属在很短的时间内加热到很高的温度，并且是全自动式的，操作便利。

二，金属的表面淬火工艺

金属表面淬火，不仅可以增加工件表面的光亮度，光滑度，并且增加了工件的硬度指标。

它主要是通过对工件的加热等处理后使得金属材质的硬度发生变化。应用领域有

各种五金工具、如钳子、板手、锤子、斧头、旋具、剪刀等的淬火；

各种汽车、摩托车配件。如曲轴、连杆、活塞销、链轮、铝轮、气门、摇臂轴、传动半轴、小轴、拔叉等的淬火；

各种电动工具。如齿轮、轴心；

机床行业类。如机床床面、机床导轨等的淬火；

各种五金金属零件、机械加工零件。如轴类、齿轮、链轮、凸轮等的淬火；

五金模具行业。如小型模具、模具附件、模具内孔等的淬火；

高频炉焊接

3、钎焊、银焊、铜焊：

它主要是通过加热到一定温度使焊料熔化，从而把两种一样材质或不同材质的金属连接在一起，具体应用如下：

各种五金刀具的焊接：金刚石刀具、磨具、钻具、合金锯片、硬质合金车刀、铣刀、铰刀、刨刀、木工钻头等的焊接；

各种五金机械配件的焊接：五金卫浴产品、制冷铜配件、灯饰配件、精密模具配件、五金拉手、打蛋器、合金钢与钢、钢与铜、铜与铜等同种金属或异种金属的银焊、铜焊；

复合锅底焊接主要用于圆形、方形及其它异形平面不锈钢锅底与铝片的三层钎焊，也可用于其它金属平面钎焊。

电热水壶（电咖啡壶）的发热盘焊接主要用于不锈钢平底、铝片与各种形状电热管之间的钎焊。

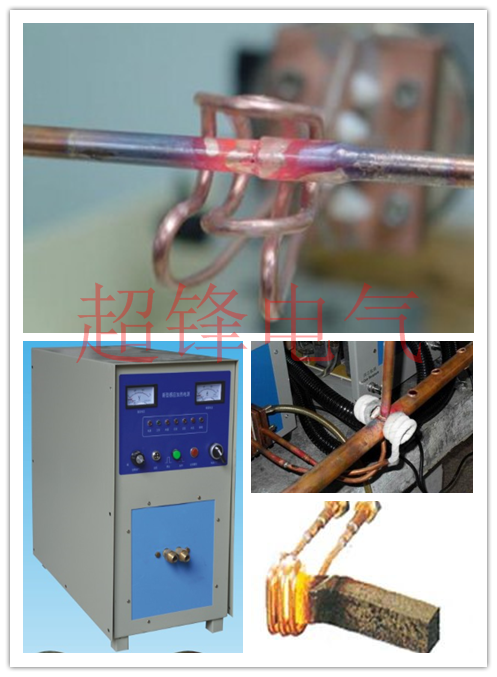

高频炉钎焊

用途: 1、金刚石刀头的焊接,硬质合金锯片的焊接及金刚石、磨具、钻具的焊接。 2、机械加工用硬质合金的焊接。如车刀、刨刀、铣刀、铰刀等刃具的焊接。 3、矿山工具的焊接,如“一”字钎头、柱齿钎头、燕尾型煤钻头、铆杆钻头、各种采煤机截齿、各种掘进机截齿的焊接。 4、各种木工的焊接,如各种木工刨刀、铣刀和各种木工钻头的焊接。

高频炉钎焊优势：
１、速度快,效率高
2、省电节能老本低
 3、一次能够同时焊接多个工件,使焊接恪守大大进步
 4、腐蚀面积小,
 5、加热匀称,齐备焊与漏焊点
6、焊接后的工件焊缝巩固饱满。

高频炉钎焊参数规格：
河南超锋电气设备有限公司30KW高频炉

高频炉，高频感应加热设备，其主要特点：

全称“高频感应加热设备”，又名高频感应加热机、高频感应加热装置、高频加热电源、高频电源、高频炉等。

焊接（钎焊、银焊、铜焊）： 它主如果通過加热到定然溫度使焊料熔化，从而把兩种同样材质或差异材质的金属连贯在一块儿，具体使用如下：

1、种种五金刀具的焊接：金刚石刀具、磨具、钻具、合金鋸片、硬质合金車刀、铣刀、铰刀、刨刀、木匠钻优等的焊接；

2、种种五金机器配件的焊接：五金卫浴打造品、制冷铜配件、灯饰配件、粗拙模具配件、五金拉手、打蛋器、合金钢与钢、钢与铜、铜与铜等同种金属或异种金属的银焊、铜焊；

3、复合锅底焊接用于圆形、方形及其他异形立体不锈钢锅底与铝片的三层钎焊，也可用于其余金属平面钎焊。

4、电热水壶（电咖啡壶）的发烧盘焊接主要用于不锈钢平底、铝片与种种形状电热管之间的钎焊。
